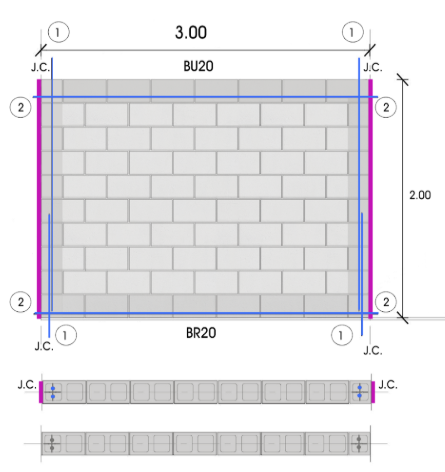

Referencias del esquema

1. Armadura Vertical (2 barras del fi de 12 mm)

2.Armadura Horizontal (2 Barras del fi de 12 mm)
J.C. Junta de Control

Especificación
El relleno de columnas y vigas deberá realizarse con microhormigón tipo H-20.

Nota generales: En este módulo no incluye las fundaciones, las cuales deberán definirse según el tipo de suelo, la ubicación del muro y las condiciones particulares de la obra.
Los Bloques BU20 podrán ser reemplazados por BR20, utilizando como
fondo de viga, metal desplegado o papel tipo «Ruberoid«



Los cálculos de armadura son estimativos y sirven como referencia para el presupuesto de materiales; el diseño estructural es el que define las cantidades finales de todos los materiales y es responsabilidad del profesional a cargo de la obra.
